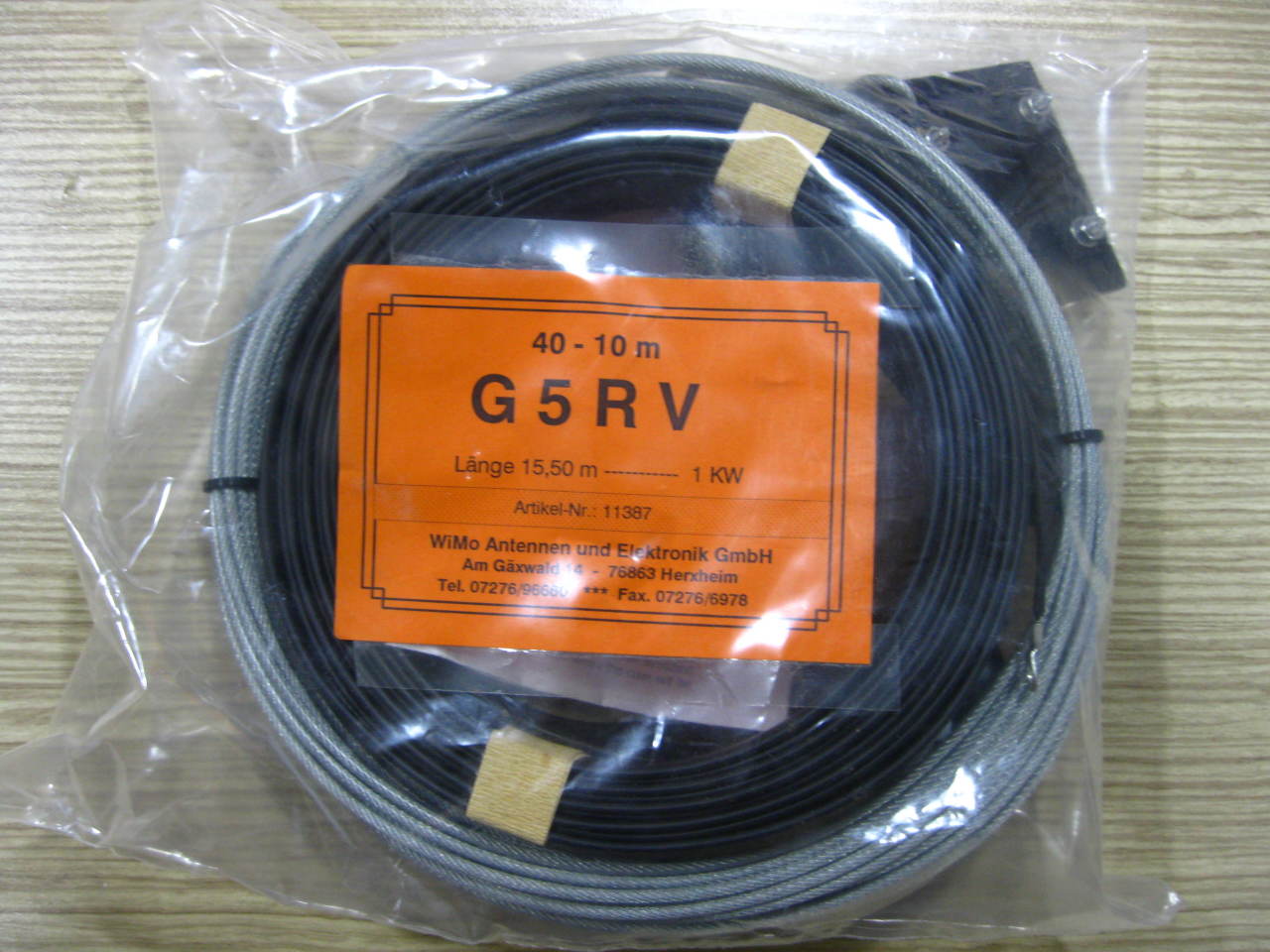

Wimo G5RV 7-28 MHZ 200W Anten
Teknik Açıklama G5RV Junior 40-10 M
G5RV adını taşıyan dipol antenler, çelik telden yapılmış bir dipol ve sabit uzunlukta "Twin Wire" adı verilen bir besleme hattından oluşur. Bu besleme hattı, PL soketi ile sonlandırılır ve buraya istenilen uzunlukta 50 Ohm'luk bir koaksiyel kablo bağlanır. Kullanılan Twin Wire, bir transformatör görevi görür ve antenin bir parçasıdır.
Bu düzenleme sayesinde, nispeten kısa olan bu anten, belirtilen tüm bantlarda elektriksel olarak rezonansa girer. SWR değeri ise 1:1 ile 1:4 arasında düşük empedans aralığındadır. Çoğu durumda çalışma için bir tuner gereklidir. Tuner ayrıca oluşan reaktif bileşenleri de telafi edebilir, bu nedenle G5RV anteni, rezonans dışı bantlarda (30, 17, 12m) biraz daha düşük verimlilikle de çalışır.
EAntenne G5RV ve ZS6BKW antenleri iki farklı besleme hattı ile sunulmaktadır: biri 300 Ohm, diğeri 450 Ohm. 450 Ohm'luk versiyon, 1 metre daha uzun bir besleme hattına ve biraz daha düşük kayıplara sahiptir. 300 ohm'luk versiyon biraz daha hafiftir.
ZS6BKW anteni, G5RV anteninin bir modifikasyonudur. Dipol daha kısa bir uzunluk için optimize edilmiştir, ancak besleme hattı daha uzundur..
Uygulama Açıklaması G5RV Junior 40-10 M
G5RV ve ZS6BKW dipol antenleri, çok bantlı veya tüm bantlarda kullanılabilen oldukça popüler antenlerdir. Bunun nedeni, G5RV'nin hem gerilmiş hem de açılı olarak, hatta "ters V" şeklinde asılabilmesidir. Bu sayede, mevcut alan daha iyi kullanılabilir. Besleme hattı, dipolden mümkün olduğunca dik bir şekilde ve mümkün olduğunca serbestçe sarkacak şekilde yönlendirilmelidir..
ZS6BKW'nin daha kısa dipol anteni, daha uzun bir besleme kablosu gerektirir, ancak bazen sınırlı alanın olduğu belirli durumlarda bu daha iyi bir çözümdür.
Teknik Özellikler
Antenin uzunluğu: 31m
Besleme Hattı Uzunluğu : 4.3m.
Empedans : 50 Ohm
Uzunluk : 15,5 M
Frekans : 7-14-21-28 Mhz
Ağırlık: 400 G
Maksimum Güç : 200w
Anten Tipi: Dipol
Anten Tasarımı: G5rv Dipol
