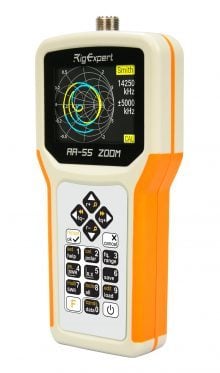

RIG Expert AA-55 Zoom Anten Analizörü
RIG Expert AA-55 Zoom Anten Analizör
RigExpert AA-55 ZOOM Bluetooth özellikli
Analizör,
60 kHz ila 55 MHz aralığındaki SWR (duran dalga oranı), geri dönüş kaybı, kablo
kaybı ve diğer kablo ve anten sistemleri parametrelerini ölçmek için
tasarlanmıştır.Yerleşik bir ZOOM özelliği, grafik ölçümlerini özellikle etkili
kılar.
Bu
analizörü kullanarak aşağıdaki görevler kolayca gerçekleştirilebilir:
Bir
antenin hızlı kontrolü
istenilen frekanstaki Rezonans
için bir anteni ayarlama
Belirli
bir olaydan (yağmur, kasırga vb.) Önce ve sonra bir antenin özelliklerini
karşılaştırmak
Koaksiyel
saplamalar yapmak veya parametrelerini ölçmek
Kablo
testi ve arıza yeri, kablo kaybı ve karakteristik empedans ölçümü
Reaktif
yüklerin kapasitansının veya endüktansının ölçülmesi
Frekans
aralığı: 0,06 - 55 MHz
Frekans
girişi: 1 Hz çözünürlük
25, 50,
75 ve 100-Ohm sistemleri için ölçüm
SWR
ölçüm aralığı: Sayısal modlarda 1 ila 100 , grafik modlarında 1 ila 10
SWR
ekranı: sayısal veya analog gösterge
R ve X
aralığı: sayısal modlarda 0… 10000, -10000… 10000 , grafik modlarında 0… 1000,
-1000… 1000
Ekran
modları:Tek veya çoklu frekanslarda
SWR - SWR, geri dönüş kaybı, R, X, Z, L, C ve tek
frekansta faz açısı
SWR
tablosu, 100 puan
R, X
tablosu, 100 figür
Smith
tablosu, 100 figür
Geri
dönüş kaybı tablosu, 100 figür
Kablo
araçları (kayıp ve karakteristik empedans)
İsteğe
bağlı açık kısa yük kalibrasyonu.
Geçici olmayan bellek:Ölçüm sonuçlarını kaydetmek için 10 yuva
RF
çıkışı: Konektör tipi: UHF (SO-239)
Çıkış
sinyali şekli: kare, 0,06 - 55 MHz Çıkış gücü: +13 dBm (50 Ohm yükte)
Güç:İki
adet 1.5V alkalin pil, AA tipi veya İki adet 1.2V Ni-MH pil, AA tipi
Max. 4
saat sürekli ölçüm, maks. Tamamen şarj edilmiş piller kullanıldığında bekleme
modunda 2 gün
Analizör
bir PC'ye veya USB soketli bir DC adaptörüne bağlandığında, bu kaynaklardan güç
alır.
Arabirim:
320 × 240 renkli TFT ekran
Su
geçirmez tuş takımında 6 × 3 tuşlar
Çok
dilli menüler ve yardım ekranları
Kişisel
bir bilgisayara USB bağlantısı
Bluetooth
özellikleri .: v.2.0, Sınıf B
Boyutlar:
103 mm x 207 mm x 37 mm (4,1 x x 8,1 x x 1,4 inç)
Çalışma
sıcaklığı: 0… 40 ° C (32… 104 ° F)
Ağırlık:
310 g (10.9 Oz), pilsiz
