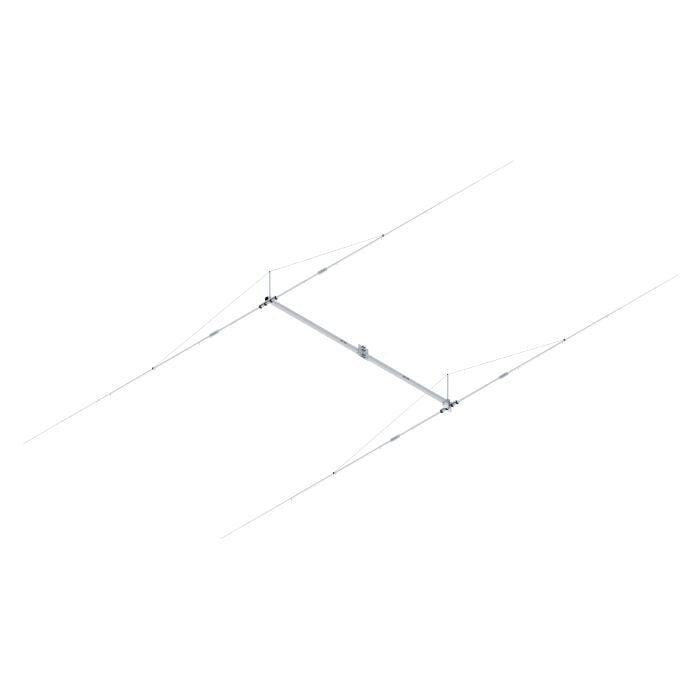

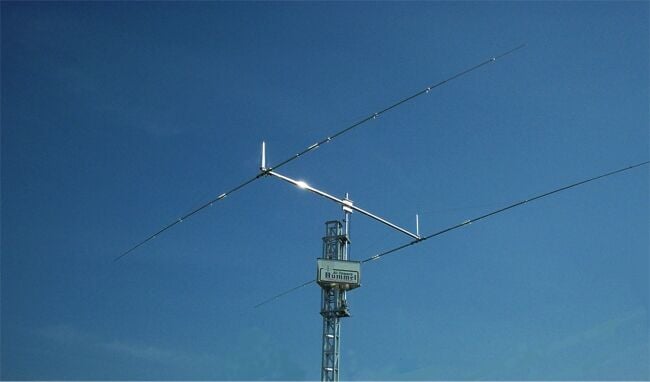

OPTİBEAM OB2-40 2 Elemanlı 40m Yagi Anten

OPTİBEAM  OB2-40 2 Elemanlı 40m Yagi Anten

OB2-40, 40 metre amatör radyo bandı için özellikle kompakt ancak güçlü bir tek bantlı Yagi antenidir . Bilgisayar destekli tasarım kullanılarak geliştirilmiş, kapsamlı pratik testlerle optimize edilmiş ve sınırlı bir alanda olağanüstü performans sunar. 3,6 dBd (10,8 dBi) kazanç ve 15 dB ön-arka oranıyla, çok daha büyük tam boyutlu Yagi'lerin performansına neredeyse eşdeğerdir.

40 m bandındaki tipik olarak uzun elemanları azaltmak için, OptiBeam tarafından özel olarak geliştirilen yüksek Q'lu bobinler (tuzsuz) kullanılır ve bu bobinler düşük kayıplı kısaltma sağlar. Elde edilen yaklaşık 30 ohm'luk empedans, önceden monte edilmiş bir saç tokası eşleşmesi ile 50 ohm'a geri ayarlanır. Teslimat kapsamına, 5 kW'a kadar güç işleme kapasitesine sahip yüksek kaliteli 1:1 balun dahildir.

Anten, 80 × 80 mm'lik sabit bir alüminyum bom üzerine oturtulmuştur. Maksimum 15 m eleman uzunluğuna, 5,6 m bom uzunluğuna ve 7,96 m dönüş yarıçapına sahip iki adet gergili elemana sahiptir. Toplam ağırlık 35 kg'dır. 130 km/sa hızdaki rüzgar yükü 500 N'dir (0,62 m²'ye eşdeğer).

Eleman tasarımı, farklı uluslararası bant segmentlerine uygun olarak frekans-spesifik optimizasyon için iki seçilebilir montaj varyantına izin verir:

"CW / Europe" işaretli özel bir eleman bölümü takıldığında, optimum çalışma aralığı 7.000 ila 7.200 kHz arasındadır; bu, Avrupa bant planı ve CW çalışması için idealdir. 7.200-7.300 kHz aralığı, bazen bir tuner yardımıyla sınırlı kalır.

Öte yandan, "ABD telefonu" işaretli bölüm seçildiğinde, anten, özellikle Kuzey Amerika SSB çalışmasına karşılık gelen 7.150 ile 7.300 kHz arasındaki üst bant aralığına ayarlanır. Alt bant aralığında ise SWR önemli ölçüde daha az elverişlidir ve iletim çalışması için uygun değildir.

Ayarlara bağlı olarak ölçülen SWR değerleri genellikle 1,1 ile 1,6 arasındadır ve bant kenarında maksimum 1,9'a ulaşır.

10-20 m aralığındaki komşu antenlerle istenmeyen kuplaj etkilerini azaltmak için özel olarak geliştirilmiş ayırma uçları kullanılır. Bunlar, dış eleman yarımlarının altından geçen 2 mm kalınlığındaki V2A telinden oluşur ve plastik yalıtkanlarla gerilerek sabitlenir.

OB2-40, sınırlı alana rağmen 40 m bandında güçlü bir yönlü anten çalıştırmak isteyen zorlu radyo amatörleri için ideal bir seçimdir; iyi düşünülmüş bir tasarıma, sağlam mekaniğe ve pratik frekans ayarına sahiptir.

 Kullanıcı yorumları için bakınız: https://www.eham.net/reviews/view-product/3723

TEKNİK ÖZELLİKLER:

Maksimum Eleman Uzunluğu    10,9 m

Mono-/Çok bantlı            Tek bantlı

Empedans (Ω)   50

Rüzgar Yüzeyi (m²)          0,62

Ağırlık   35 kilo

Eleman Sayısı    2

Bom uzunluğu [cm]        560 cm

Ön/Arka oranı [dB]         15

Balun  Dahil        Evet

Maksimum Güç [W]        5000 W

Bant      40m

Polarizasyon      Yatay

Dönüş Yarıçapı [m]         7.96

Bom Boyutu      80 x 80 mm

Anten Bağlantısı               Elementler

Anten Tipi           Yönlü Anten

Anten tasarımı  Yagi

Destek HAYIR

Anten montajı  Orta Montaj

Maksimum Direk Çapı [mm]       50

Konnektör          SO-239

Kazanç [dBi] (yerden yukarıda)  10.5
