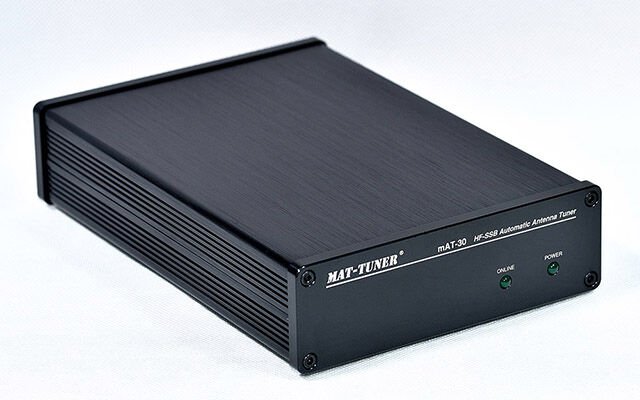

MAT-30.V2 YAESU Otomatik Anten Tuner
MAT-30.V2 YAESU OTOMATİK ANTEN TUNER

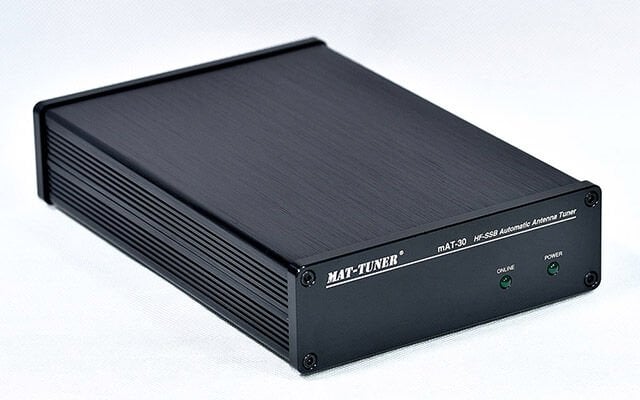

MAT-30, modern YAESU alıcı-vericileriyle kullanılmak üzere tasarlanmış otomatik bir tunerdir. FC-30, FC-40 veya FC-50 YAESU tuner'ını destekleyen bazı YAESU alıcı-vericileriyle çalışır; uyumlu ünitelerin kısmi listesi şunları içerir: FT-100, FT-857D, FT-897D, FT-450D, FT-891, FT-950, FT-991, FT-991A, FTDX-3000. Çalışma şekli, basit ve kullanışlı olan YAESU tuner'ının yöntemiyle aynıdır.

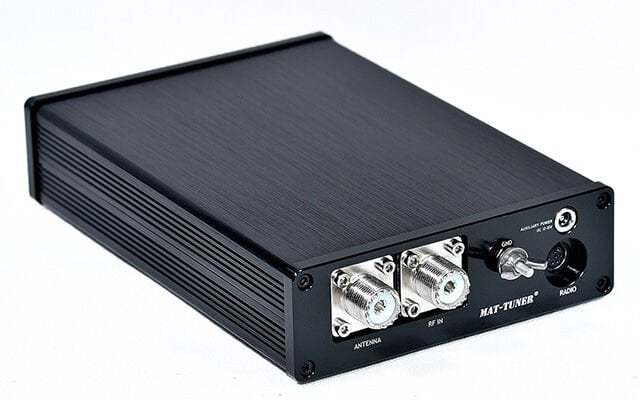

MATT-30, ayar döngüsünü kontrol etmek için CAT/LINEAR jakı aracılığıyla alıcı-vericiye bağlanır, alıcı-vericinin Ayar düğmesi ayarlayıcıyı kontrol eder. CAT/LINEAR jakı ayrıca ayarlayıcıya güç sağlar, bu nedenle harici bir güç kaynağına ihtiyaç duymaz. Ayarlama, alıcı-vericinin ön tarafındaki TUNE düğmesine basıldığında ve bir saniye basılı tutulduğunda gerçekleştirilir.
MAT-30, 120 watt'a kadar güç seviyelerinde 1,6 MHz ila 54 MHz aralığında çalışabilir. Dipolleri, dikeyleri, Yagileri veya hemen hemen her koaksiyel beslemeli anteni ayarlayacaktır. Birçok radyodaki dahili tunerler dahil olmak üzere, düşünmüş olabileceğiniz diğer bazı tunerlerden çok daha büyük, inanılmaz bir anten ve empedans aralığına uyacaktır.
MAT-30'un 16.000 frekans belleği vardır. Daha önce ayarlanmış bir frekansta veya yakınında ayar yaparken, MAT-30 bir saniyenin kesrinde önceki ayar parametrelerini geri çağırmak için "Bellek Ayarı"nı kullanır. Belleğe alınmış ayarlar yoksa, tuner tam bir ayar döngüsü çalıştırır ve bu frekanstaki sonraki ayar döngülerinde bellek geri çağırma için parametreleri depolar. Bu şekilde, mAT-30 kullanıldıkça "öğrenir" ve ilerledikçe bantlara ve frekanslara uyum sağlar.

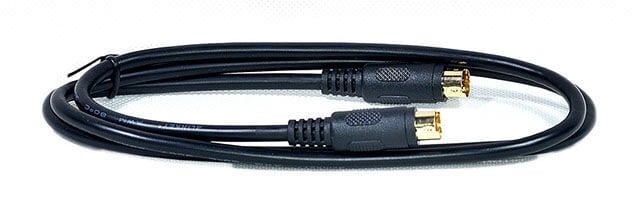

MAT-30'un kontrol kablosu MAT-CY, YAESU alıcı-vericisi ile tuner arasında kontrol sinyalleri sağlar. Şekilde gösterildiği gibi, kontrol kablosunda iki adet mini-DIN 8 pimli fiş bulunur. MAT-CY, mAT-10 tarafından YAESU FT-817/818'i bağlamak için de kullanılabilir. Ayarlama işlemini başlatmak için alıcı-vericinin [TUNER] düğmesine iki saniye basılı tutun. Tuneri atlamak için [TUNER] düğmesine hızlıca basın.
Sağlanan alıcı-verici kontrol kablosu 50 santimetre uzunluğundadır. MAT-30'un alıcı-vericiden bu kablo uzunluğunun izin verdiğinden daha uzağa yerleştirilmesi isteniyorsa, özel bir kablo yapılması gerekecektir. Bu iki şekilde gerçekleştirilebilir: Sağlanan kabloyu kesin ve tüm bağlantılar arasına bir bağlantı teli lehimleyin veya sıfırdan özel uzunlukta bir kontrol kablosu yapmak için yeni konektörler ve kablo satın alın.
MAT-30 OTOMATİK ANTEN TUNER ÖZELLİKLERİ:
Yaesu Alıcı-Verici Uyumluluğu: FT-100D, FT-857/D, FT-897/D, FT-450/D, FT-710-AESS/Field, FT-891, FT-950, FT-991, FT-991A, FTDX-1200 ve FTDX-3000
Frekans Aralığı : 1.8-54MHz sürekli
RF Güç Kullanımı: HF de SSB ve CW 0.1-120W, HF'de dijital modlarda Örneğin (FT-8)30W maksimum, 50MHz ve üzeri frekanslarda maksimum 100W.
Hafıza: 16.000 frekans ve ayar
Ayar için empedans aralığı: 5-1500 ohm
Ayarlama Süresi: Tam ayarlama döngüsü için 0,1 ila 5 saniye, önceki bellek ayarına dönmek için 0,1 saniye
Birlikte verilen arayüz kablosu, FC-30, FC-40, FC-50 arayüz yeteneğine sahip Yaesu alıcı-vericileriyle çalışır.
Boyutlar: 20cm x 13cm x 4cm (U x G x Y).
Ağırlık: 0,8Kg.
YAESU TELSİZLERDE MAT-30 TUNER İÇİN YAPILACAK AYARLAR
FT-857/857D
1. Menü modunu etkinleştirmek için [FUNC] tuşuna bir saniye basılı tutun.
2. Menü Modu No-001 [EXT MENU]'ü çağırmak için SELECT düğmesini çevirin, ardından genişletilmiş Menü Modunu etkinleştirmek için ayarı "ON" olarak değiştirmek üzere DIAL düğmesini çevirin.
3. Menü Modu No-020 [CAT/LIN/TUN]'u çağırmak için SELECT düğmesini çevirin. Bu Menü için varsayılan ayar "CAT"tır. Ayarı "TUNER" olarak değiştirmek için DIAL düğmesini çevirin.
4. Yeni ayarı kaydedip çıkmak için [FUNC] tuşuna bir saniye basılı tutun, ardından alıcı-vericiyi kapatın.
5. Kullanım kılavuzuna göre, tuner ve verici arasındaki RF ve veri bağlantısını bağlayın. Menü Modunu, madde No-020 [CAT/LIN/TUN]'u değiştirmeden önce mAT-30 ve FT-857D'yi ayarlamayın.
6. Menü modunu etkinleştirmek için [FUNC] tuşuna bir saniye basılı tutun.
7. Menü Modu No-085 [TUNER/ATAS]'ı çağırmak için SELECT düğmesini döndürün. Bu Menü için varsayılan ayar "OFF"tur. Ayarı "TUNER" olarak değiştirmek için DIAL'ı döndürün.
8. Yeni ayarı kaydetmek ve çıkmak için [FUNC] tuşuna bir saniye basılı tutun.
FT-897/897D
1. Menü modunu etkinleştirmek için [F] tuşuna bir saniye basılı tutun.
2. Menü Modu No-001 [EXT MENU]'ü çağırmak için MEM/VFO CH düğmesini çevirin, ardından genişletilmiş Menü Modunu etkinleştirmek için ayarı "AÇIK" olarak değiştirmek üzere DIAL'ı çevirin.
3. Menü Modu No-020 [CAT/LIN/TUN]'u çağırmak için MEM/VFO CH düğmesini çevirin. Bu Menü için varsayılan ayar "CAT"tır. Ayarı "TUNER" olarak değiştirmek için DIAL'ı çevirin.
4. Yeni ayarı kaydetmek ve çıkmak için [F] tuşuna bir saniye basılı tutun, ardından alıcı-vericiyi kapatın.
5. Kullanım kılavuzuna göre, tuner ve verici arasındaki RF ve veri bağlantısını bağlayın. Menü Modunu, madde No-020 [CAT/LIN/TUN]'u değiştirmeden önce mAT-30 ve FT-897'yi ayarlamayın.
6. Menü modunu etkinleştirmek için [F] tuşuna bir saniye basılı tutun.
7. Menü Modu No-085 [TUNER/ATAS]'ı çağırmak için MEM/VFO CH düğmesini döndürün. Bu Menü için varsayılan ayar "KAPALI"dır. Ayarı "TUNER" olarak değiştirmek için DIAL'ı döndürün.
8. Yeni ayarı kaydetmek ve çıkmak için [F] tuşuna bir saniye basılı tutun.
FT-450D AYAR
1. Menü Moduna girmek için [F] düğmesini bir saniye basılı tutun. Ekranda "MENU" simgesi görünecektir.
2. "TUNER" Menü Öğesini seçmek için [DSP/SEL] düğmesini döndürün.
3. Bu seçili Menü Öğesini etkinleştirmek için [DSP/SEL] düğmesine basın.
4. Ayarı "EXT ATU" olarak değiştirmek için [DSP/SEL] düğmesini döndürün.
5. Normal çalışmaya dönmek için [F] düğmesini bir saniye basılı tutun.
ÇALIŞTIRMA
1. Otomatik Anten Ayarlayıcısını etkinleştirmek için [TUNE] düğmesine kısa bir süre basın.
Ekranda "TUNER" simgesi görünecektir. Alıcı-verici frekansı amatör bant dışındaysa, "TUNER" simgesi görünmeyecektir.
2. Otomatik ayarlamayı başlatmak için [TUNE] düğmesini bir saniye basılı tutun. Verici ölçülecek ve ayarlama devam ederken "TUNER" simgesi yanıp sönecektir.
3. Düşük bir SWR elde edildiğinde ayarlama otomatik olarak duracaktır. Ayarlama işlemi devam ederken [TUNE] düğmesine bir saniye basılı tutarak otomatik ayarlamayı iptal edebilirsiniz.
4. Otomatik Anten Ayarlayıcısını devre dışı bırakmak için [TUNE] düğmesine tekrar kısa bir süre basın.
