Ericsson TZC 500 Anten Kablosu

Ericsson TZC500 50 Ohm Koaksiyel Anten Kablosu

Ericsson TZC500 koaksiyel kablo, dış çapı 10.16mm çapında olup HF/VHF/UHF frekansları ve 4 GHz'e kadar frekanslar için uygundur.

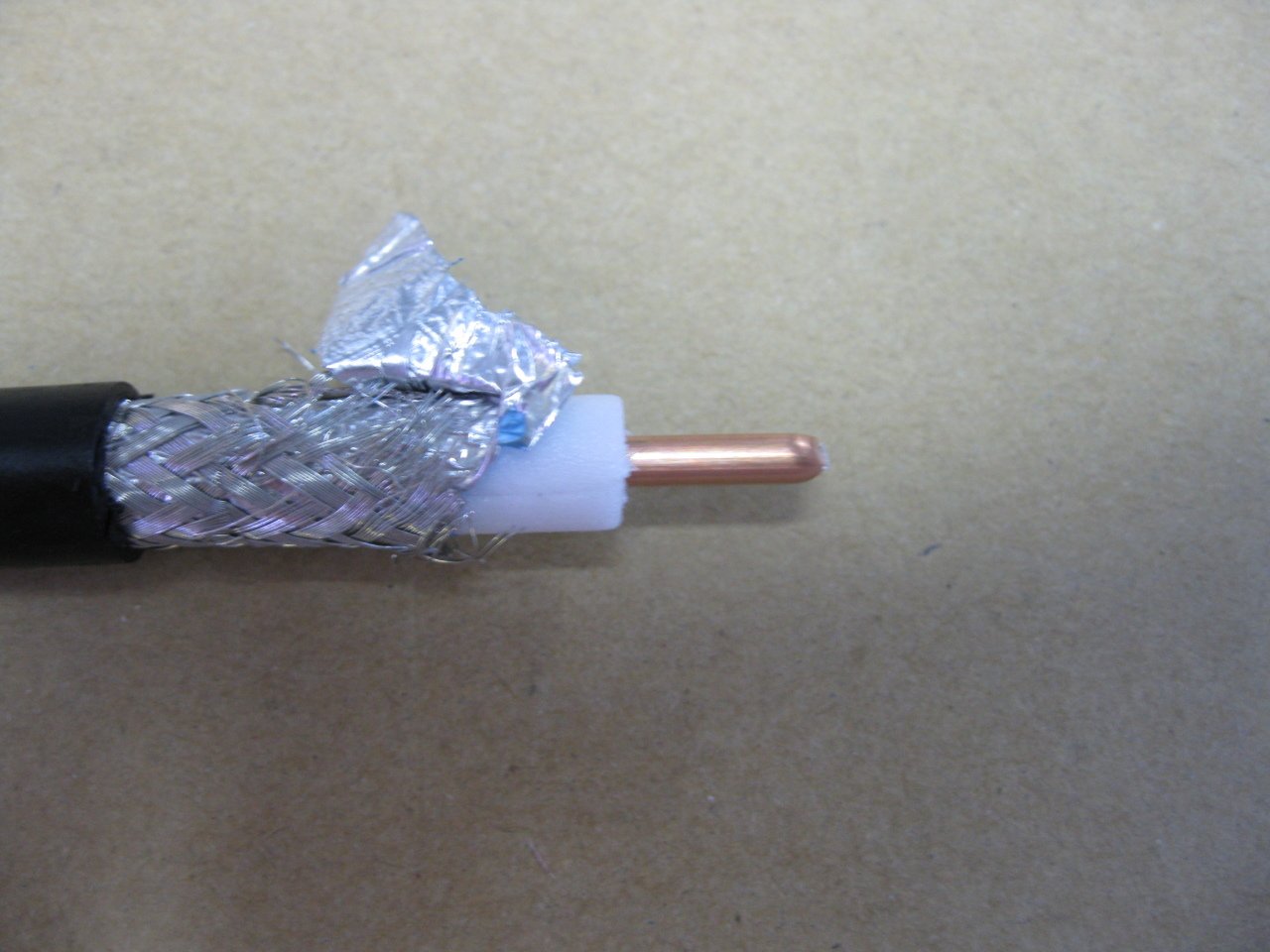

İç iletken 2,74 mm çapında bir tel, PE yalıtkan onun üzeri bir Al folyo tabakası (% 100 kaplama),folyonun üzeri kalay kaplı bakır örgülü tel tabakasından oluşur. (en az %85 kaplama) en üst yalıtkan kılıf ise hava koşullarına ve UV radyasyonuna karşı Ekstrüde siyah polietilen (LDPE) den imal edilmiştir.

Orta iletkenin 2.74 mm çapında olması sebebiyle RG-213 için kullanılan N konnektörler uygun değildir,ancak RG-213 için kullanılan normal PL-259 uhf erkek konnektörler kullanılabilir.

Fiyat 1 metre kablo içindir. Kablo sabit kurulum için uygundur, tekrarlanan bükme ve düzleştirmeyi tolere etmez, rotor ile kullanımda etrafındaki döngüye uymaz. diğer kablolarla kayıp değerleri karşılaştırıldığında LMR-400 ile,çok yaklaşık değerlerde olup RG-213'ten önemli ölçüde daha düşük zayıflatması vardır.

Çalışma Sıcaklık aralığı: - 40 .... + 80 ° C
 Empedans: Z 50 ± 2 Ω
 Kapasitans: C 78 pF / m
 İletken direnci :DC RC maks. 4,6 Ω / Km
 Ekran direnci: DC RS maks. 5,9 Ω / Km
 Döngü direnci: DC RL maks. 10,0 Ω / Km

 100m uzunlukta frekansa göre zayıflama
 140 MHz 6 dB
 350 MHz 9.0 dB
 900 MHz 15.0 dB
 1800 MHz 21.0 dB
 1900 MHz 22.00 dB
