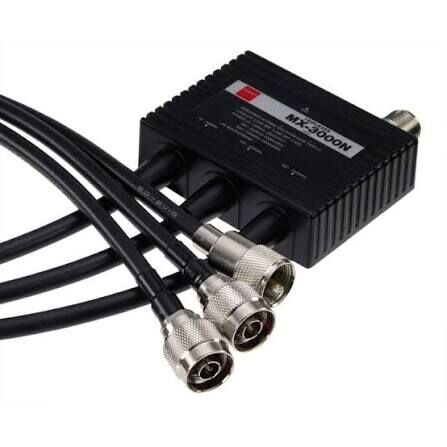

Diamond MX-3000N Triplexer VHF/UHF/SHF

Diamond MX-3000N Triplexer VHF/UHF/SHF

Diamond MX-3000 , VHF /UHF /SHF sinyallerini bölmek veya birleştirmek için kullanılır. Bu triplekserler, farklı bant aralıklarına sahip üç alıcı-vericiyi yada Üç ayrı anten girişi olan bir alıcı vericiye tek kablo üzerinden çatıdaki 3 band antene bağlamaya yarar (örneğin Diamond X-7000 Anten ve Icom IC-9700 )

 Frekans aralığı: 1.6 - 160 MHz -350 - 500 MHz and 850-1300 Mhz

 Impedance: 50 ohms

 VSWR: Less than 1.2: 1

 2 N erkek konnektör

 1 N dişi konnektör

 1 PL-259 Konnektör

 Power: 1.6-160 MHz: 800 watts (PEP)

 Power 350-500 MHz: 400 watts (PEP

 Power 850-1300 MHz: 200 Watts (PEP)

 Kayıp: <0.15 dB (1.6-160) 2.25 dB (140-150) 0.4 dB (850-13000 MHz)

 Isolation more than 55 dB

 Ölçüler:86 x 25 x 64 mm

 35 c hose length, 5D-2VS cable

 Ağırlık: 385 gr.
