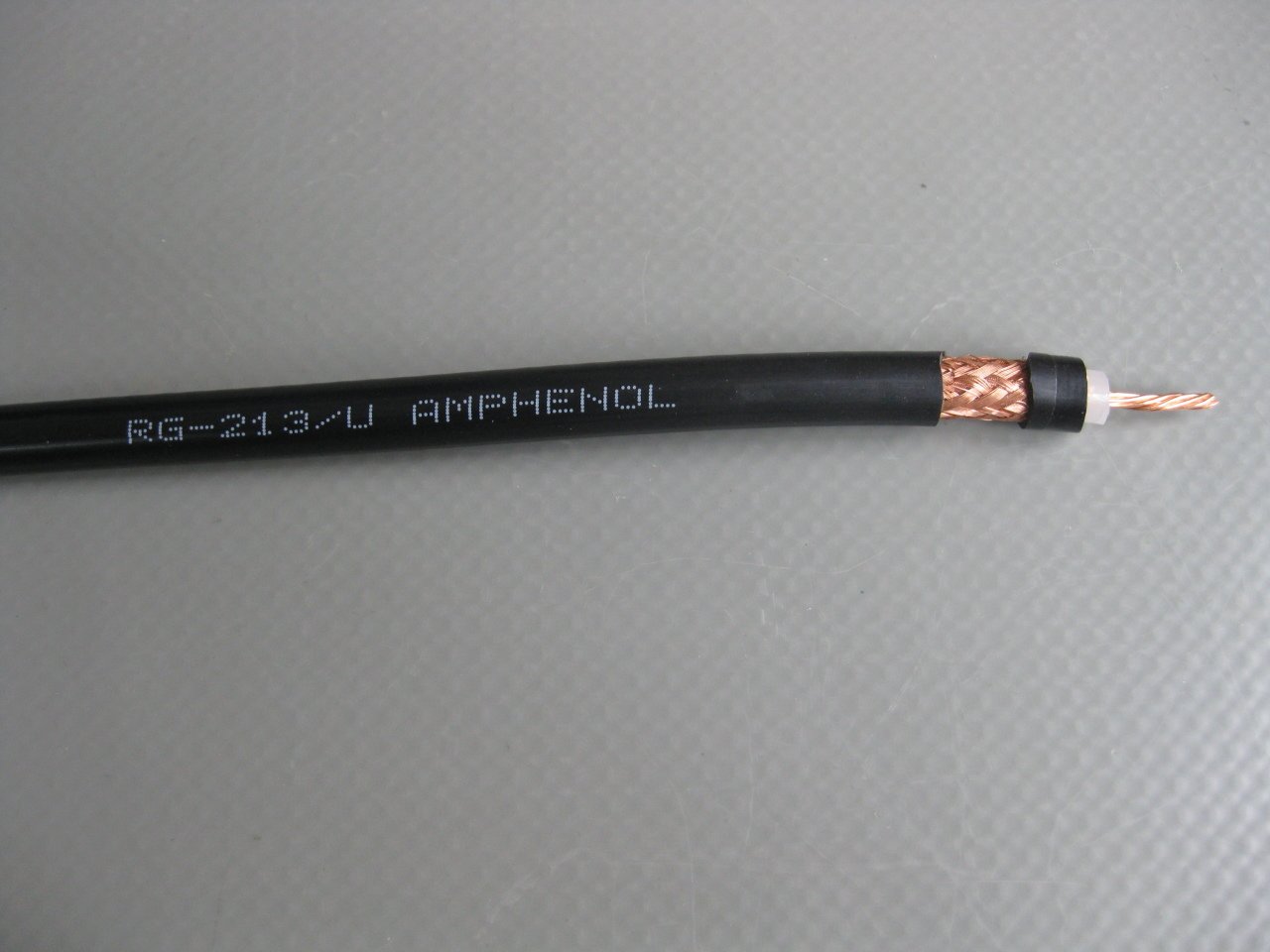

Amphenol RG-213/U Kalın Anten Kablosu
Amphenol RG-213/U Kalın Anten Kablosu
RG-213/U Anten kablosu HF, CB, MARIN, VHF, UHF Telsiz sistemlerinde kullanılır.
Koaksiyel Kablolar Telsiz Anten Sisteminin Can Damarıdır.
İyi bir koaksiyel kablo telsizden çıkan RF enerjisini mümkün olan en az kayıpla antene iletmeli ve yine antenden çıkan alış sinyalini de en az kayıpla telsize getirmelidir. anten kabloları ,dış ortamda kullanıldığından dolayı her türlü atmosferik şartların etkisinde kaldığı için bu şartlara dayanıklı olmalıdır. yine bu sistemlerin daha ilk kuruluş aşamasında, telsiz sisteminin özellikleri ve ileride kablodan çıkabilecek sorunlar dikkate alınarak daha kurulum aşamasında seçim ona göre yapılmalıdır
Fiziksel Özellikler
İç iletken: Çok telli kalaylı bakır 7*0.752mm
İç yalıtkan : Polietilen 7.24mm
Dış iletken : 95% Bakır örgü 7.95mm
Dış yalıtkan kaplama : Siyah PVC 10.30mm
Karakteristik empendansı: 50 Ohm
Velocity (kablo hız) faktörü:66
Kapasite: 100pf/ Metre
| Zayıflatma | dB/100m. |
| 10 Mhz | : 1.80 dB |
| 50 Mhz | : 6.20 dB |
| 100 Mhz | : 7.20 dB |
| 200 Mhz | : 8.90 dB |
| 400 Mhz | : 14.40 dB |
| 700 Mhz: | : 21.30 dB |
| 900 Mhz | : 24.90 dB |
| 1000 Mhz | : 26.20 dB |
